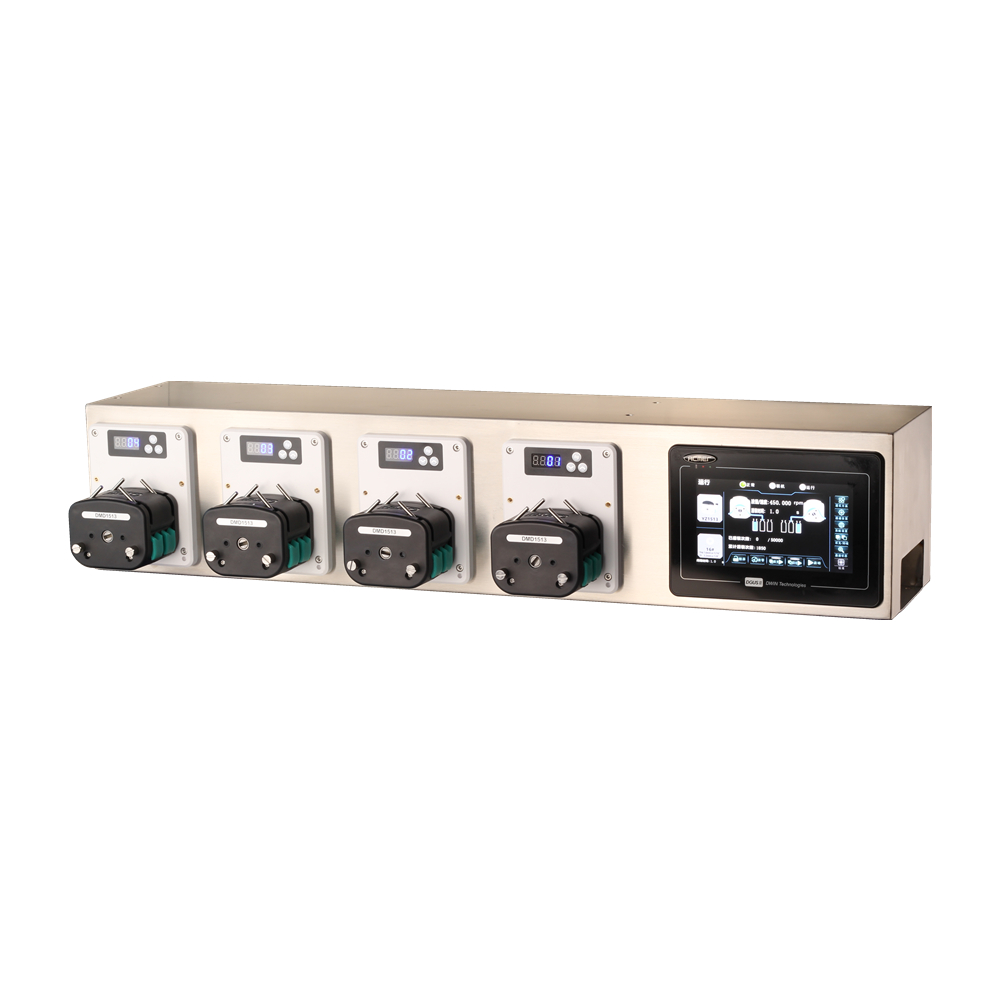

一體灌裝系統
型號：FSC-32A/FUS系列
產品分類：一體灌裝系統
參考流量：0.1ml~100ml
產品特點:本系列產品專為多頭高精度液體灌裝而設計，一體式灌裝系統，不銹鋼外殼，人機界面集中操作，每個灌裝頭單獨控制，灌裝頭之間的精度誤差＜±1%。可配套自動灌裝生產線使用，亦可手動操作。
一體灌裝系統常備型號：
| 產品型號 | 灌裝頭數量 | 結構布局 | 外殼尺寸 | 適配泵頭 | 灌裝量參考 |
| FSU-02AS | 2 | 水平并列顯示屏在右側 | 603*188*180 | DG01、DG02、 DG04、YZ1513、 YZ2513、 DMD1513、 313D、314D | 0.1ml/瓶~100ml/瓶 |
| FSU-02ASTD | 2 | 顯示屏在上灌裝頭在下水平并列 | 295*188*360 | ||
| FSU-03AS | 3 | 水平并列顯示屏在右側 | 709*188*180 | ||
| FSU-04AS | 4 | 水平并列顯示屏在右側 | 865*188*180 | ||
| FSU-04ASTD | 4 | 顯示屏在上灌裝頭在下兩行并列 | 295*520*180 | ||
| FSU-05AS | 5 | 水平并列顯示屏在右側 | 1021*188*180 |
*上表列出常備的一體灌裝系統，可訂制列表以外的產品。
7吋觸控屏人機界面操作，中英文可切換，信息直觀，操作方便；
高品質步進電機驅動，穩定高效的操作系統和管路極大地保證了灌裝精度；
經過客戶端長期使用優化的校準算法，使用更方便；
可在線微調轉速，方便用戶調節因軟管老化引起的流量變化；
控制器操作方式：觸摸屏控制
灌裝操作控制模式：脫機控制(觸屏控制)，聯機控制(外部信號控制灌裝啟動和缺瓶止灌)
外部啟動信號輸入：每組灌裝系統有1對觸點信號輸入，在聯機模式下控制灌裝的啟動
每個通道有缺瓶止灌功能；
不銹鋼外殼，耐腐蝕，易清潔；
任意控制執行單元各通道的啟/停、左/右轉。
可控制單通道或多通道同時進行排空和回收。
可設定回吸角度及回吸時間，所有通道同時進行回吸。
提供密碼功能：保護用戶設定好的系統參數，防止誤操作。
提供灌裝方案保存及調用功能。
各個通道可分別通過薄膜按鍵設置通信地址，并通過LED顯示
灌裝液量范圍：0.1ml～9999.99ml (顯示調節分辨率：0.01ml)
灌裝時間范圍：0.1s～6553.5s (顯示調節分辨率：0.1s)
灌裝間隔時間：0.1s～6553.5s
灌裝次數：0～65535次
回吸前延時：0～60.0s
回吸角度：0～999°
通道數量：2
適用電源：AC220V 50/Hz
工作環境溫度：0℃-40℃
工作環境相對濕度：20%-80%
外殼防護：IP31
參考灌裝參數
| 產品型號 | 適配泵頭型號 | 參考灌裝液量(ml) | 適用軟管規格 | 參考灌裝時間(s) | 灌裝精度 | 分配頭內經(mm) | 參考產量 (pcs/min) |
| FSC-32A/FSU系列 | DG0110 | 0.1-0.3 | 1*1 | 1-1.2 | ≤±2% | ≤0.5 | 27-30 |
| YZ1513 FG15-13 | 0.3-0.5 | 13# | ≤0.5 | ||||
| 1.0-2.3 | 14# | ≤1.0 | |||||
| 2.6-5.1 | 19# | ≤1.5 | |||||
| 4.6-9.1 | 16# | ≤2.0 | |||||
| 10-19 | 25# | ≤3.0 | |||||
| 15-30 | 17# | ≤3.0 | |||||
| YZ2513S | 8.0-17 | 15# | ≤3.0 | ||||
| 12-24 | 24# | ≤3.0 | |||||
| DMD15-13 | 0.1-0.9 | 2*13# | ≤0.5 | ||||
| 0.2-2.3 | 2*14# | ≤1.0 | |||||
| 0.5-5.9 | 2*19# | ≤2.0 | |||||
| 2.0-1.0 | 2*16# | ≤3.0 | |||||
| 5.0-25 | 2*25# | ≤3.0 | |||||
| 10.0-50 | 2*17# | ≤4.0 |
*以上為試驗數據匯總，實際工況時有可能存在偏差，請在購買前咨詢銷售工程師！
